第二代伺服器散熱機櫃 DIY

第二代散熱機櫃

這是網站伺服器的新家設計圖!

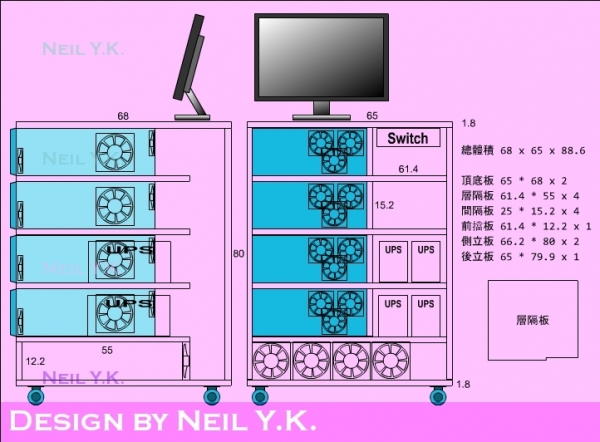

第二代散熱機櫃設計圖

工業用的機箱,說真的!沒有在冷氣房的空間根本就是烤箱,再加上建置的成本很高,所以 Neil 設計了第一代簡易式的小機箱,提供了好幾年低成本又穏定的伺服環境。

第一代簡易式的小機箱

為了因應接下來伺服器擴充的需求,Neil 一直在尋求一個更好的機櫃解決方案,但總是沒有比第一代小機箱更有利的條件,直到這週,在建國商場找到了符合自己需求的機殼,Neil 的第二代散熱機櫃才可以開始設計,第二代散熱機櫃主要是採用較小的橫式 標準 ATX 機殼,主要目的是可以大幅減少體積及佔用空間,及適合所有的電腦機板,但市面上支援標準 ATX 機板尺寸的橫式機殼選擇真的很少,不是空間配置有問題,就是硬碟放置空間不足。

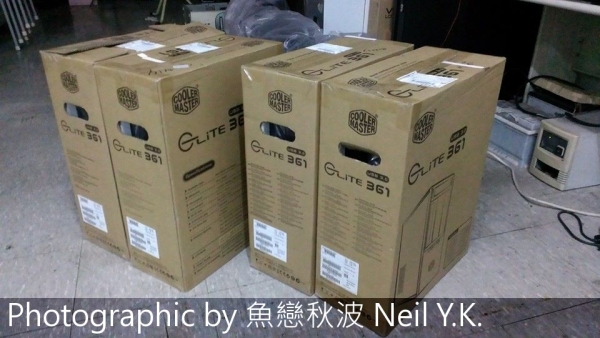

Cooler Master

Cooler Master: Elite 361機殼的特色,為了延長使用年限,機殼內還需要噴漆。

Cooler Master: Elite 361

乾淨簡單的面版 ,5.25 吋的槽位要改成出風口,3.5 吋的槽位可以加裝狀態顯示模組。

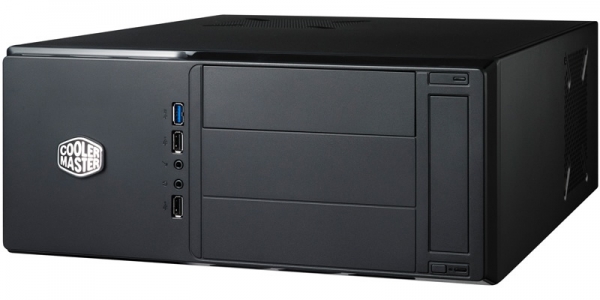

Cooler Master: Elite 361 Front side

新的機殼最多可以安置六個 3.5 吋的硬碟,但散熱對流的部份需要稍作一些改裝讓它發揮更好的效用,Neil 對這四個新的機殼打了 85 分。如果完工測試滿意,應該會再追加四組。

新的散熱機櫃提供了

  • 更有效率的集塵系統。
  • 自動風量及反回壓控制。
  • 可多櫃串連的機制。
  • 不斷電系統的放置空間。
  • 主機間的線路收納。
  • 模組化的面版及抽屜。
  • 寛廣的桌面工作空間。
  • 內建顯示及控制介面切換。
  • 沒有附椅子....哈哈哈。

目前缺木工裁桌,無法施工....

為了精準的快速裁切木板,只好先自製一張木工裁桌,接下來裁出機櫃需要的尺寸,注意尺寸誤差必須在 1mm 以內,裁完後用初步放上主機測試尺寸,如果有錯誤可以馬上修改。

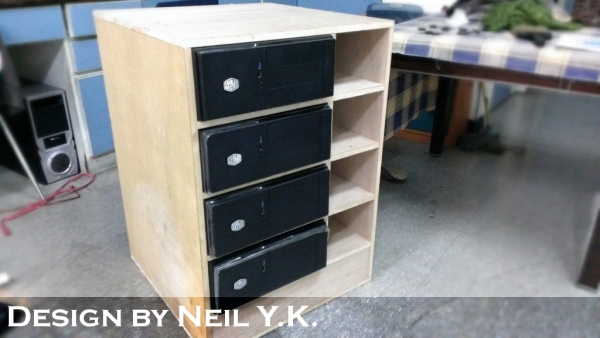

初步放上主機測試

測試的結果是木板比預期的 18mm 少了 1mm 也就是說木板只有 17mm,所以桌板的寛度多了 1mm ,到時侯完工時再用刨刀刨除即可,高度的部份讓主機的槽位都多的 1mm ,還好影響不大。

接下來要裝配一些小五金零件,讓機櫃功能化。

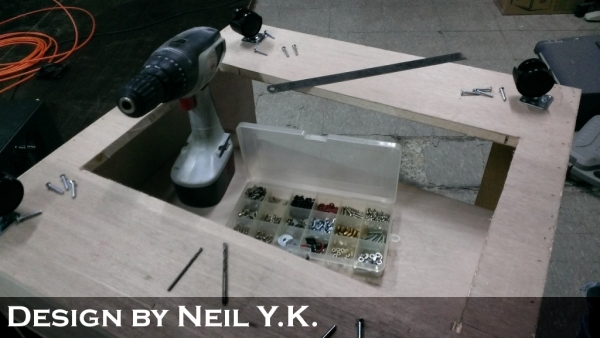

小五金零件

這些小五金:40mm 平板輪子組 ($66)、35mm 孔徑 110 度入柱櫥櫃鉸鍊 ($56)、鐵質鍍鉻把手 ($39) , Neil 到特力屋去購買,因為數量不多,在特力屋可以找到一些新奇的零件。

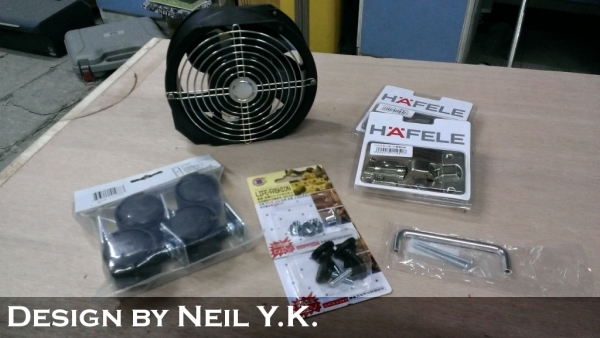

小五金零件

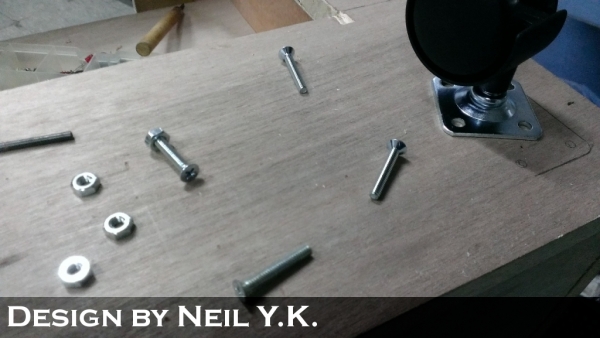

輪子的部份購買時要注意負載承重的問題,在這裡選用了單顆荷重30kg 的輪子,為了不讓長期荷重讓縲絲脫落,這裡不使用木縲絲,改用縲帽縲絲。

注意負載承重

接下來換到門板了,門板?要維護主機時,主板背面會有一堆訊號線電源線,所以機櫃的背面要設計一道門方便維護,入柱櫥櫃鉸鍊就是門的重要元件嚕。

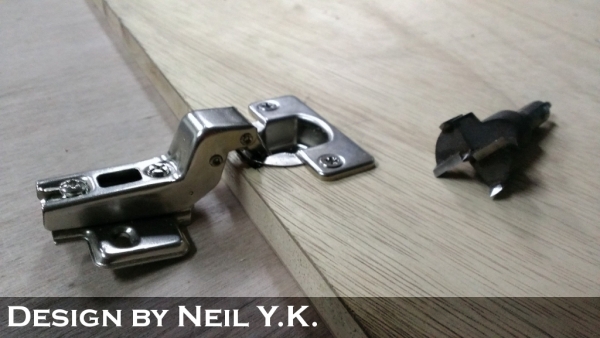

入柱櫥櫃鉸鍊

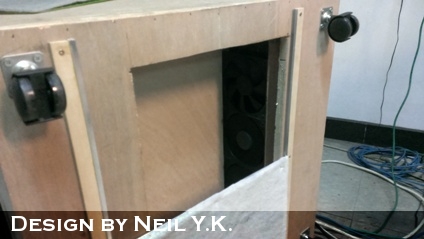

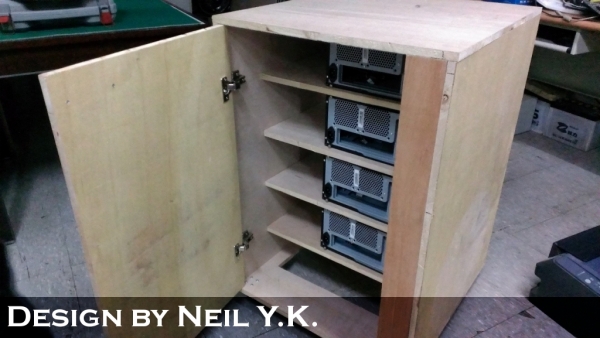

將門安裝到機櫃上

門安裝到機櫃

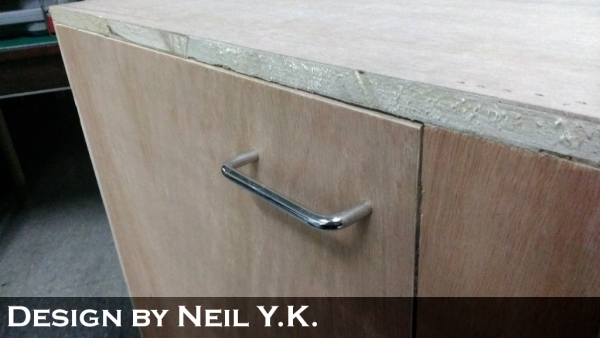

裝上門把測試。

門把測試

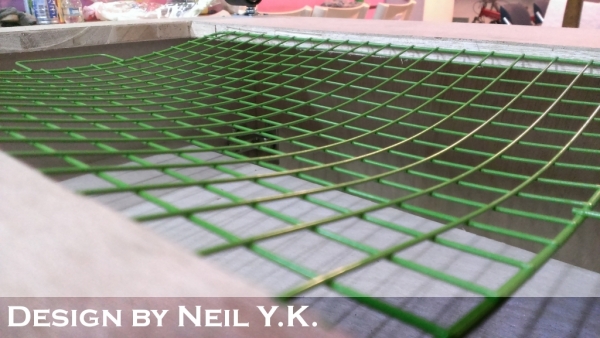

NT$ 20 元的烤肉架,噴上漆就成了濾網隔板。

濾網隔板

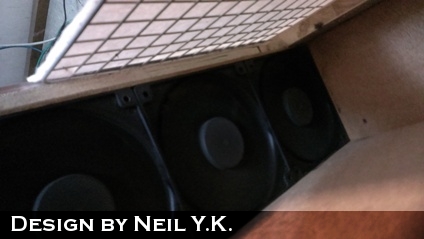

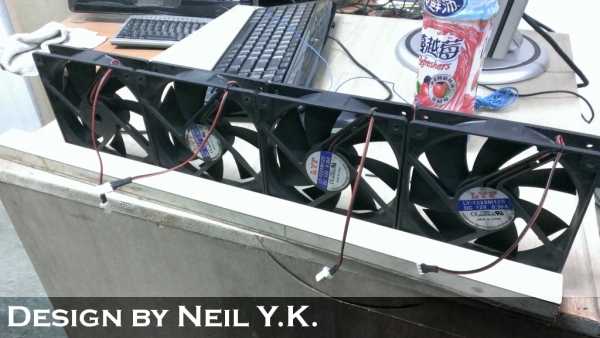

製作抽風模組,將電源線由獨立供電修改成連接到各電腦主機,增加負載及電源轉換率,比較省電。

抽風模組

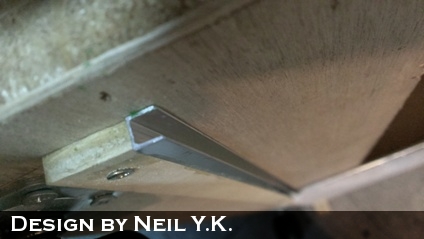

製作慮塵模組

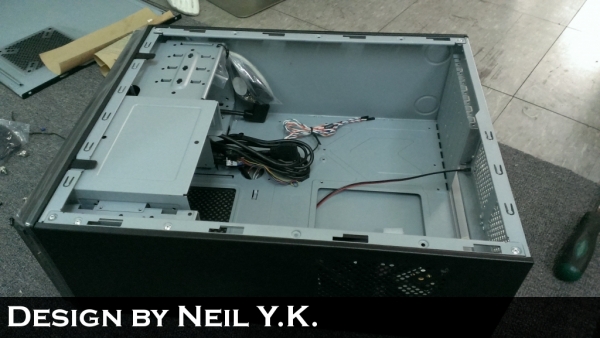

高流通的空氣容易讓機殼生鏽,所以開始幫各個機殼內部噴漆,提高使用年限。

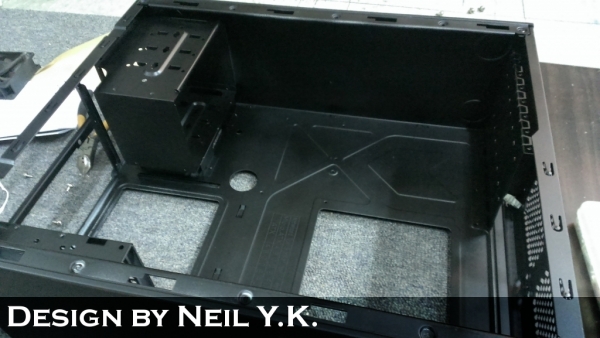

機殼噴漆

一次噴漆還真的有點累,好多死角,沒辦法為了讓它不容易生鏽,加油。

機殼噴漆

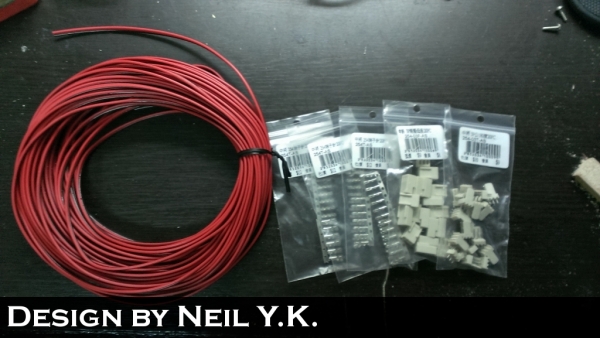

接著製作由主機提供抽風模組的連接線。

抽風模組的連接線

連接線完成了,要等到機殼乾透了再組裝起來。

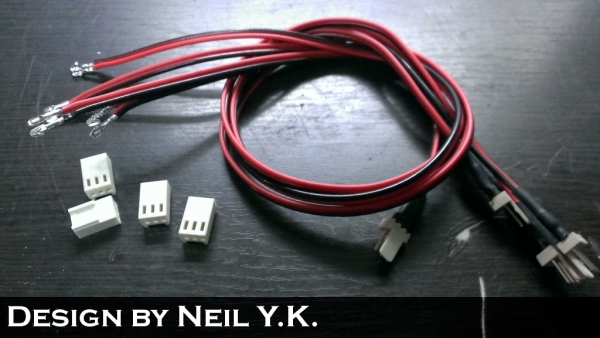

連接線完成

這時侯先來配 KVM (控制切換器) 的連接線,讓四台主機共用一組鍵盤滑鼠及螢幕。

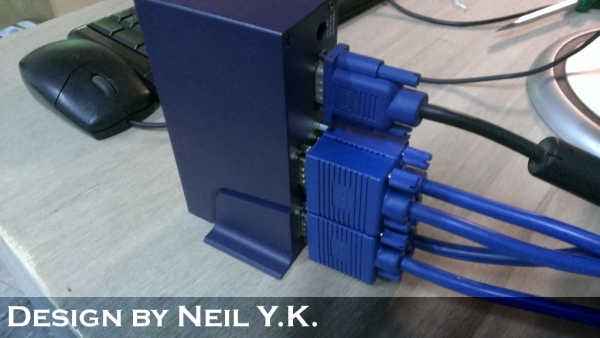

KVM (控制切換器)

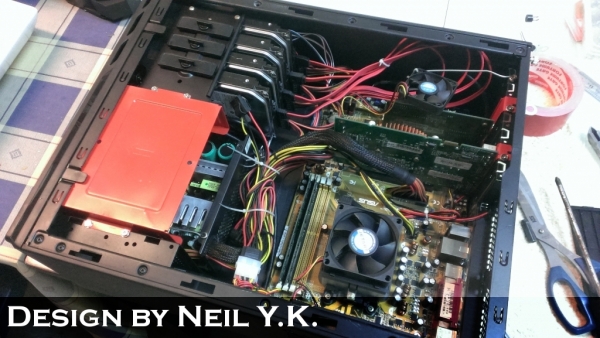

重新組裝起來的伺服器,介面卡的擋板也噴上紅色的漆,整體感覺好像藝術品。

重新組裝起來的伺服器
